3GKW-DW 0.6/1KV双层壁单芯电缆
应用
单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。
标准
- BS 6853 -1a
- DIN 5510-1 1-4
- NFF 16-101 F0
- EN 45545-2

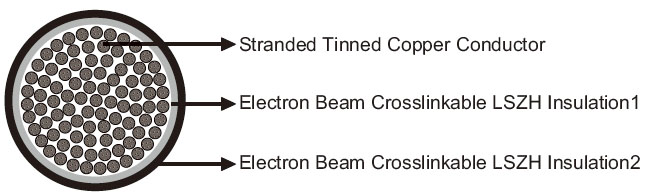

结构
- • 导体：Class 5 多股镀锡铜导体，遵照IEC 60228/VDE0295 标准。
• 绝缘1 ：电子束交联LSZH 材料。
• 绝缘2 ：电子束交联LSZH 材料。
20℃时的电气特性
| 标称导体截面积 | mm² | 0.5 | 0.6 | 0.75 | 1 | 1.2 | 1.5 | 2.0 | 2.5 | 3 | 4.0 |
| AWG | 20 | 18 | 16 | 14 | 12 | ||||||
| 最大导体电阻 | Ω/km | 40.1 | 31.1 | 26.7 | 20.0 | 15.5 | 13.7 | 10.5 | 8.21 | 6.56 | 5.09 |
| 电压 | KV | 0.6/1 | |||||||||
机械和热性能
- 最小弯曲半径：4xOD ( 固定安装) ；6xOD ( 移动安装)
温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃
尺寸和重量
| 芯数&标称导体截面积 No.×mm² |
导体股数/每股直径 No/mm |
标称绝缘厚度 mm |
标称外径 mm |
标称重量 kg/km |
| 1×0.5 | 16/0.20 | 0.2 | 1.32 | 5.5 |
| 1×0.6 | 19/0.20 | 0.2 | 1.40 | 6.5 |
| 1×0.75 | 24/0.20 | 0.2 | 1.52 | 8 |
| 1×1.0 | 32/0.20 | 0.2 | 1.65 | 10 |
| 1×1.2 | 19/0.28 | 0.2 | 1.83 | 12 |
| 1×1.5 | 30/0.25 | 0.3 | 2.04 | 15 |
| 1×2.0 | 37/0.25 | 0.3 | 2.29 | 19 |
| 1×2.5 | 50/0.25 | 0.3 | 2.60 | 24 |
| 1×3 | 37/0.32 | 0.3 | 2.70 | 29 |
| 1×4 | 56/0.30 | 0.4 | 3.21 | 39 |
